矩陣切換器是顯示、演示系統信號流通的核心設備，系統所有的輸入輸出信號都是在矩陣切換器中出入，并根據操作者的設計從輸入端進入指定的輸出端。矩陣切換器的種類不僅相當多，而且控制方式也越發細分，網絡控制方式逐漸流行。

由于大型系統或系統擴展的需要，矩陣切換器可通過接口進行堆疊，形成更大的矩陣系統，滿足不斷輸入和輸出信號增長的需求。

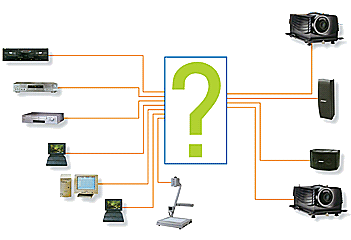

AV（音視頻）切換矩陣

獨立的RGBHV分量輸入、輸出端子，每路分量信號單獨傳輸，單獨切換，實現邏輯矩陣功能，任意選擇搭配輸出切換。使信號傳輸衰減降至低，使圖象 信號能高保真的輸出。采用性能極高的專業矩陣處理芯片，自帶緩沖，圖象清晰無重影，內嵌控制及管理軟件，提供RS232控制接口發，方便用戶進行控制 軟件的二次開發。

如：多臺與會代表的電腦與多臺投影機、顯示器之間的切換組合。VGA（電腦信號）切換矩陣AV切換器是專門為音、視頻信號的顯示切換而設計的高性能 矩陣開關設備。用于將各路設備信號自由的、以"矩陣"方式切換到任意輸出端。它是保證一個多媒體系統AV信號質量和信號充分共享的重要子系統。 如：DVD、攝像頭、錄像機若干臺和投影機、顯示器、監視器若干臺之間的切換。

AV（音視頻）切換矩陣

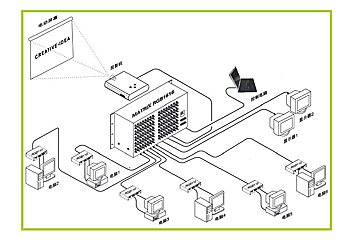

VGA（電腦信號）切換矩陣

獨立的RGBHV分量輸入、輸出端子，每路分量信號單獨傳輸，單獨切換，實現邏輯矩陣功能，任意選擇搭配輸出切換。使信號傳輸衰減降至低，使圖象 信號能高保真的輸出。采用性能極高的專業矩陣處理芯片，自帶緩沖，圖象清晰無重影，內嵌控制及管理軟件，提供RS232控制接口發，方便用戶進行控制 軟件的二次開發。如：多臺與會代表的電腦與多臺投影機、顯示器之間的切換組合。

VGA（電腦信號）切換矩陣

矩陣信號傳輸介質

矩陣切換的信號一般分為AV信號，VGA，RGB信號等，這些信號主要的傳輸工具有射頻線，AV線，S-vidio線，VGA線，RGB線，雙絞 線，光纖等。其中AV線的傳輸質量和距離都不高，但S-vidio線相比較而言較好，同時還有VGA信號，其可以傳輸20m，RGB可以傳輸80m，雙絞 線傳輸300m左右，如使用這些傳輸工具傳輸較大的距離，則需要在中間加上放大器，但在傳輸距離上仍然受到影響，并且傳輸質量有很大的偏差。于是現在出現 了光纖傳輸AV/VGA信號。利用光纖可以是信號傳輸較長的距離，不受自然環境的影響，信號的傳輸質量有著很大的提高。利用光纖傳輸?shù)臅r候需要利用數模轉 換技術把所有信號轉換成數字信號進行傳輸，其傳輸原理圖如下所示。
