V600/900一體化會議系統

一個為視頻會議和電話會議節點提供音頻處理和擴聲的專業數字會議系統. RAV系統在為視頻會議系統提供了語音信號的采集和處理。同時，擴大了電話會議會場規模并且。為電話會議提供了優質對音頻效果。



RAV的應

用

電話會議室 董事會會議室 討論會議室 總裁辦公室

RAV 優勢

出色的音頻性能

+ 音頻的品質超過了所有的電話會議系統

+ ClearEffect™ 技術，能夠把窄帶的音頻信號通過數字處理還原成寬頻帶全音域的信號輸出。

+分布式回聲消除，能夠更準確的消除回聲。

+噪聲消除功能能夠有效的消除系統噪聲和環境噪聲

+真正的全雙工音效，使發言和收聽能夠同時的進行。不必在會議進行中，進行收聽和發言選擇，也不會影響會議語音的連貫性。

+自動信號電平平衡功能，有效的自動平衡調控輸入端信號

+第一麥克風優先功能：講話人的發言只對離他近的麥克風起作用。這樣有效的排除了由于多支麥克風對聲音的多次拾取而產生的隧道聲的效果。

+ 3只MIC拾音頭提供了360度的拾音范圍

Rich Media Ready

+可以連接視頻會議終端設備和軟件視頻會議終端設備，為其提供優質的音頻信號。

容易安裝和使用

+標準電話結構的撥號界面設計

+內置遠程維護模塊。用戶可以通過網絡對系統進行遠程維護

+RAV-Ware™操作程序界面安裝操作簡單方便。

+ 設備安裝快捷迅速

靈活性

+中心矩陣安裝位置靈活，可以機柜安裝，桌面放置，吧臺酒柜吊裝。

+ 多款揚聲器選擇:壁掛式,吸頂式, 或自選。

+ 安置麥克風，揚聲器和控制臺在做理想的位置

+ 提供無線和有線控制臺的選擇

遠程系統管理

+ 利用內置的遠程維護模塊通過LAN和WAN網絡遠程控制管理設備的信號和功能。

系統升級

+通過遠程的固件升級功能，可以實現產品新特性的升級。

+可以按照實際需要分步驟，逐步添加建設視頻會議和Web系統

麥克風和揚聲器之間的位置關系

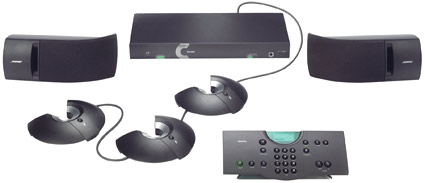

配件清單

混音器

通過高性能的音頻處理器為系統提供優質的音頻效果，且安裝位置靈活，可以機柜安裝，桌面放置，吧臺酒柜吊裝。

+ 分布式回聲消除——消除回聲，保留清晰自然的音頻信號獲得有效的、交互式的會議效果

+ 噪音消除——通過降低傳到遠端的背景噪音來改善聲音的清晰度

+ API接口——連接AMX或Crestron控制設備

+ AV control system compatibility: Easily integrates with AMX or Crestron control systems

+ 語音跟蹤模式——允許攝像頭預置，通過麥克激勵來觸發攝像頭跟蹤

桌面控制器

有線或無線控制臺提供了簡易快捷的電話會議撥號控制和音量、靜音等控制。

麥克風

RAV 600包含2只MIC. RAV 900 包含3只MIC. 提供360º的拾音范圍確保每個人的聲音都能夠被拾取

BOSE®

配備有BOSE的吸頂揚聲器或壁掛揚聲器可選。同時也可以自選用符合技術指標的揚聲器。

RAV-WARE 操作程序

設置和操作RAV系統設備的軟件界面，共提供了USB，RS232,LAN三種接口連接控制方式

+ 配置工具箱:記錄了和RAV系統配合使用的周邊設備的優化配置列表，允許系統隨時調用。

+ 系統檢測: 檢測RAV系統的各部件工作狀態

+ 系統日志:記錄系統狀態變化的日志

+ 以太網訪問: 在網絡上遠程觀察和監測RAV設備，完成系統的改變和排錯

技術規格





產品規格 尺寸 RAV：43.2厘米 X 19.1厘米 X 5.1厘米 RF控制器：10.5”X 4.5”X 2.75” 麥克：半徑17.8厘米，高度3.8厘米   重量 RAV：2.04公斤 RF控制器：0.91公斤 麥克：0.5公斤   運行環境 溫度: 華氏32º to 122º 濕度: 15% to 80%   電源 電壓: 100 — 240VAC 50–60 Hz 自適應   音頻性能 除非另行指定，所有的測量都是在22Hz to 15 KHz帶寬內進行 麥克 范圍：360º 連接：5類線RJ-45，Link In/Out端口 大距離：15米（RAV 900），23米（RAV 600） 頻響范圍：60Hz — 14 KHz (+/-1dB) 總諧波失真：>0.08% （-45dBu 輸入@ 1 KHz） 靈敏度：-45dBu 輸入電平：-6dBu（1 KHz 94dBSPL） 動態范圍：65dB

線路輸入 連接：非平衡式RCA插頭 增益：-10dBu(正常)，調節范圍：-14dBu to +18dBu 正常電平：-10 dBu 大電平：+9 dBu 阻抗： >10Kohm   線路輸出 連接：非平衡式RCA插頭 正常電平：-10dBu，調節范圍：-14dBu to +18dBu 大電平：+9 dBu 頻響范圍：40Hz — 15 KHz(+/-1dB) 動態范圍：80dB 總諧波失真：<0.02% （+6dBu 輸入@ 1 KHz） 阻抗： >10Kohm   重放/錄音輸入 連接：非平衡式RCA插頭 增益：-10dBu(正常)，調節范圍：-14dBu to +18dBu 正常電平：-10 dBu 大電平：+9 dBu 阻抗： >10Kohm   重放/錄音輸出 連接：非平衡式RCA插頭 正常電平：-10dBu，調節范圍：-14dBu to +18dBu 大電平：+9 dBu 頻響范圍：40Hz — 15 KHz(+/-1dB) 動態范圍：>80dB 總諧波失真：<0.02% （+6dBu 輸入@ 1 KHz） 阻抗： >10KOhm

音箱 連接：左、右按壓式端子 功率：8Ohm負載10W 阻抗：8 Ohm 頻響范圍：60Hz-15kHz(+/-1dB) 動態范圍：>80dB 總諧波失真：<0.5% （+5dBu 線路輸入@ 1 KHz） 輸出電平：90dBSPL 輸出 @ 1米 混音器 回聲消除尾音時間：128 ms 自適應噪音消除：（6—18dB） 門控：自適應環境電平、第一麥克優先、NOM衰減 電話接口 條件：所有測量都是在ALC禁止的情況下完成的 連接：RJ-11接口 尾音時間：30 ms 頻響范圍： 250 Hz — 3.3 kHz(+/-1dB) 總諧波失真：<0.2%（+7dBu 線路輸入@ 1 KHz） 動態范圍：>60dB 通訊輸入/輸出端口 10/100M以太網控制端口：帶LED指示器的RJ-45接口 RS-232控制接口: DB9，波特率57600（缺�。���8位數據位，1位停止位，無奇偶校驗，硬件流控on（缺�。�/off VISCA攝像頭端口: DIN，波特率9600，無流控 USB 1.1配置端口: 附加端口

后面板示意圖

會場布局要求：

1，麥克風之間相距2.5米

2，吸頂音箱要求垂直RAV的麥克風安裝

3，揚聲器相距MIC小距離要求超過2米

RAV系統連接圖
